グラフィックボードの冷却ファン:内排気と外排気と水冷の違いを解説

グラフィックボードを冷却する方法は基本的にファンを使うことで一貫している。そして、グラボの熱をどのように排出するのか、大きく3種類あります。ブロワーファンとも呼ばれる「外排気」、オリファンモデルで多用される「内排気」、そして「簡易水冷」です。

それぞれメリットとデメリットがあるので、順番に解説してみる。

Sponsored Link

グラボの冷却ファンは大きく3種類

1. 「外排気」ファンはエアフローが少なくても冷やせる

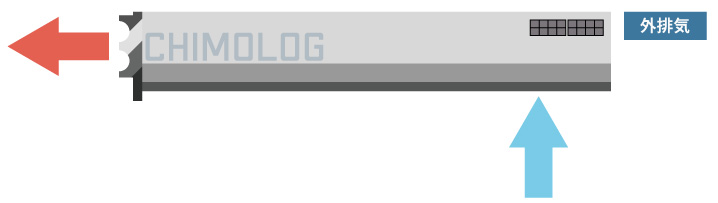

ブロワーファン(外排気ファン)仕様

「外排気」ファンはブロワーファンとも呼ばれている冷却仕様です。

特徴を図解すると、グラフィックボードの内側に埋め込むように取り付けられている「シロッコファン」が、グラフィックボード直下の空気を怒涛の勢いで吸い込んでいきます。

そして吸い込んだ空気でGPUダイ(グラボのチップ本体)が溜め込んでいる熱を、一気に排出する。排気はグラボの背面(リアパネル側)から行い、それ以外の場所からは一切排気をしないのが大きな特徴です。

ブロワーファン(外排気ファン)仕様のグラボ

「ASUS Turbo」は外排気ファンを採用する代表例

つまり、外排気ファンの空気の流れは極めて一方通行になります。PCケース内部で吸い込まれた空気のほとんどが、そのままPCケースの外部へと吐き出されます。

そのためPCケースの内側にある空気が暖まりにくく、ケース内部の空気を吐き出すためケース内部に外気が取り込まれやすくなるので、エアフローが少ない環境でもGPUを冷やせるのが最大のメリットになる。

「外排気」のメリット:窒息ケースやマルチGPUに最適

  • エアフローが少ない環境でも冷える
  • 小型PCケースでも使いやすい
  • グラボの熱を効率よくケース外に排出できる
  • マルチGPU(SLIやCrossFire)を運用しやすい

グラボの熱気をPCケース内部に残さずに冷却できるため、エアフローを確保しづらい(俗に窒息ケースと呼ばれる)PCケースでも比較的グラボを冷却しやすい。

たとえば、側面がガラスパネルになっていてケースファンを取り付ける余地の無いPCケースや、静音性を重視するあまりスリット(通気口)の少ないPCケースなどでメリットがある。

もうひとつのメリットは、外排気ファンのグラボは熱気を周辺に撒き散らさないということ。周辺のパーツに熱の影響を及ぼしにくいので、グラボを複数枚重ねるマルチGPUを運用しやすいです。

ガレリアZZ-SLIを内部パーツをチェック

空冷でSLIをするなら外排気ファンは有用(ガレリアZZ-SLI

実際にドスパラなどの大手BTOメーカーの「SLI採用モデル」では、このように外排気ファンのグラボを2枚使っている場合はほとんどです。

「外排気」のデメリット:冷却性能と騒音

  • 冷却ファンの静音性は悪い
  • 冷却性能は内排気ファンに劣る
  • グラフィックボードの性能が制限される

外排気ファンは基本的に「シロッコファン」という、80 mm口径の小型ファンを使って空気を吸い込みます。しかし、小口径のファンが猛スピードで回転すると騒音がすさまじいです。

「ヒュウウウウーーーーーーンッ!!!」と甲高い風切り音がブンブンと鳴り響くので、静音性を重視する人はまず選ばない。TDPの低いグラボなら多少はマシですが、TDPの高いハイエンドGPUだと騒音は悲惨ですね。

次のデメリットが「そもそもの冷却性能は高くない」ことと、それに起因する「性能の上限」があること。冷やせない場合はグラフィックボードの性能を落とし、発熱を抑えるしかありません。

自作PCの経験がある人なら「サーマルスロットリング」という言葉を知っているかもしれませんが、まさにそのことです。実際に、傾向として外排気ファンを採用するグラボの性能は低くなりがちです。

内排気と外排気の冷却性能はかなり違う
ファン外排気内排気
GPU温度最大84℃最大72℃
クロック周波数平均1702 MHz最大1890 MHz平均1767 MHz最大1950 MHz(+3%)

外排気ファンと内排気ファンのグラフィックボード(GPUはRTX 2080 Ti)で、GPU温度とGPUクロック周波数を比較するとこの通り。

GPU温度は外排気だと最大12℃差で、実効クロックは約3%の違いがありました。よって「外排気」ファンを採用するグラボは、メリットとデメリットをよく理解した上で選ぶ必要があります

初心者もち
ケースファン付けてエアフロー取るつもりならブロワーなグラボは用なしかな?
自作歴25台のやかもち
その通りです。外排気のメリットを活かせる環境なら選ぶ価値はありますが、そうではないなら「内排気」ファンが定番です。

2. 「内排気」ファンは万人におすすめな定番仕様

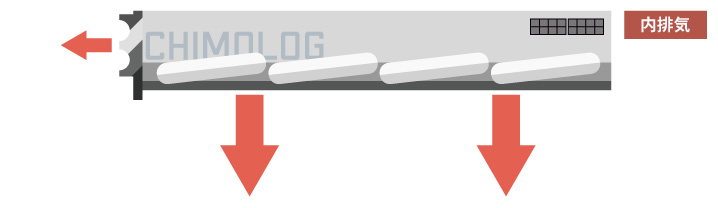

オリジナルファン(内排気ファン)仕様

外排気ファンと対をなすのが「内排気」ファン。グラフィックボードのベンダー各社が独自に開発した「オリジナルファンモデル」と呼ばれるグラボで頻繁に採用されている仕様です。

外排気ファンと違って、複数の冷却ファン(ほとんどの場合1~3個のファン)で外気を取り込み、ヒートシンクに溜まった熱をあちこちに放出してGPUチップを冷やします。

冷却効率は非常に高く、大抵の内排気ファン採用のグラボは外排気ファン採用のグラボに対して遥かに優位な冷却性能と静音性を実現できる。

オリジナルファン(内排気ファン)仕様のグラボ

内排気ファンはもっともスタンダードな冷却仕様

やはりグラボ全体から熱を放出できることや、冷却用のファンが1個ではなく複数(1~3個)装備されているのが強い。ファンが多いほど同じ回転数で稼げる送風量は大きくなるためです。

「内排気」のメリット:冷えやすく動作音も静か

  • 外排気よりもずっと冷えやすい
  • 静音性も優秀な傾向
  • 標準的なPCケースなら大抵は使える
  • オリファンモデルは品揃えが幅広い
  • オーバークロック済みの製品が多い

とにかく万人向けの仕様です。外排気と比較して、低コストで優れた冷却性能と静音性を得られます。巨大なヒートシンク、オープンな構造、複数の冷却ファン。

冷やすことに特化した設計になっているため、冷却性能に関しては圧倒的。そして内排気ファンを採用するオリファンモデルはラインナップが豊富で選択肢が多いのもメリット。

オリジナルファン(内排気ファン)仕様のグラボ

トリプルファン搭載の「MSI Gaming X Trio」

価格は安いけどそこそこ静かに冷えるスタンダードモデルから、割高だけど非常に静かによく冷えて大幅なオーバークロックまで施してあるOCモデルまで。幅広く製品展開されている。

「内排気」のデメリット:エアフローの確保が必要

  • 適切なエアフローが必要
  • マルチGPU(SLIやCrossFire)には向かない

一方の弱点は、PCケースに適切なエアフローを確保しなければ、グラフィックボード自身の放熱がPCケース内部に充満して全く冷えなくなってしまうことです。

内排気ファンのグラボはヒートシンクがむき出しで、冷却ファンによってヒートシンクから吹き飛ばされた熱気はそのままグラフィックボード周辺に残り続ける。

残った熱気をPCケース外部にしっかりと運び出せるだけのエアフローが無いと、PCケース内部の温度が上昇し続けていずれはグラフィックボードを効率よく冷やせなくなります。

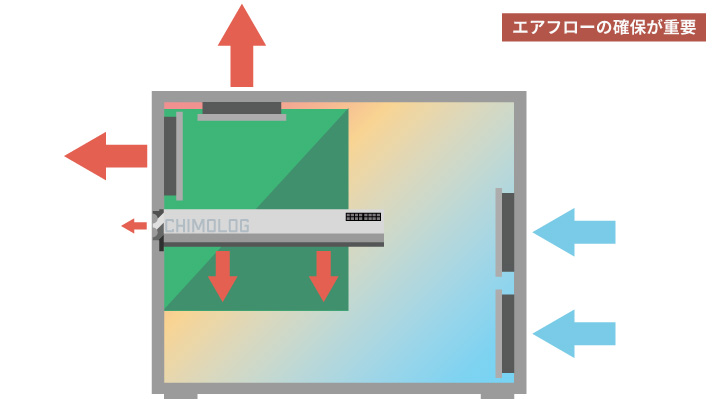

エアフローをしっかりと確保する

複数のケースファンでエアフローを確保する例

エアフローを確保しにくいPCケースを使っている場合は、静圧に優れた高品質ケースファンを複数個取り付けるなどして、適切なエアフローを確保するように注意しましょう。

もうひとつのデメリットはマルチGPUに向いていないこと。さきほども解説したように、内排気ファンのグラボは熱を周囲に撒き散らすため、周辺の温度を高くする性質があります。

内排気グラボでSLIやCFは危険

だからグラフィックボードを2枚重ねる「NVIDIA SLI」や「AMD CrossFire」を内排気ファンのグラボで構築すると、片方のグラボが高熱になり過ぎて危険です。

実際にやってみるとよく分かりますが、上段のグラフィックボードは全く冷えずクロック周波数も落ち込み、下段は冷却は問題なくともクロック周波数は上段につられて低下します。

外排気と内排気グラボでSLIを構築

空冷のグラボを使ったSLIは要するに効率が悪い。それでも予算の都合で2枚とも水冷化できない場合は、上段だけ外排気グラボを採用することで問題を緩和できる。

初心者もち
普通にグラボを「1枚」選ぶだけなら、とりあえずオリファングラボでいいのか。
自作歴25台のやかもち
ですね。よほどの理由がない限りは「内排気」ファンのグラボを選べば間違いない。

3. 「簡易水冷」タイプは両者のいいとこ取りを実現

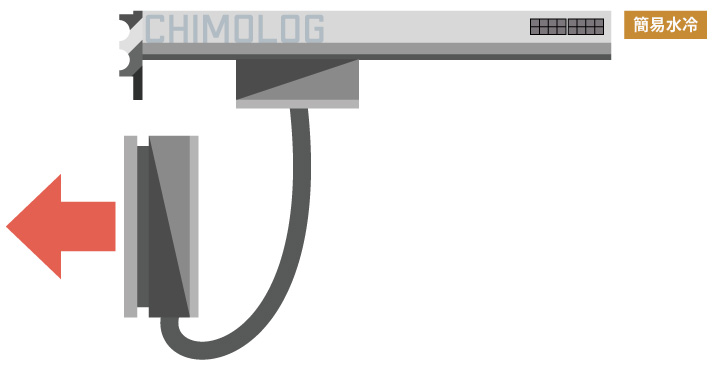

簡易水冷ファン(AIOクーラー)仕様

GPUチップに直接「簡易水冷ユニット(AIOクーラー)」を取り付け、クーラントと呼ばれる冷却液で熱をホースを通じて外部ラジエーターに運び、冷却ファンでラジエーターの熱を排出する。

コストが高いのが難点ですが、それを補って余りあるメリットがあります。簡易水冷タイプは、外排気と内排気タイプのメリットを両立する「いいとこ取り」が可能です。

「簡易水冷」のメリット:エアフロー関係なく良く冷える

  • 内排気ファンを超える冷却性能
  • エアフローが無くても冷やせる
  • 大きいラジエーターなら静音性も優秀

GPUの発熱を液体を使って、外付けのラジエーターまで直接運び出すという性質上、PCケースにエアフローが少なくても適切に冷やしやすいのが大きなメリット。

ラジエーターの取り付ける冷却ファンをPCケースの吸気として利用すれば、PCケース外部の空気を使って冷却できるので非常に効率よくグラボを冷やせます。

もちろん排気として利用しても冷却性能は高く、PCケースにエアフローを確保できる効果もあり一石二鳥です。

120 mmラジエーターRadeon Vega Frontier Edition240 mmラジエーターRTX 2080 Ti Xtreme WATERFORCE
120mmラジエーターの簡易水冷グラボ240mmラジエーターの簡易水冷グラボ

静音性は内排気ファンの方が優れる場合もあります。簡易水冷ユニットはラジエーターと冷却ファンが騒音源になるので、動作音の最低値はわずかに劣りやすい。

それでも大抵の内排気ファンのグラボよりは優秀な静音性を実現できる。特に240 mm以上の大型ラジエーターを搭載するモデルなら、冷却性能も静音性も圧倒的です。

Gigabyte / ブーストクロック : 1890 MHz / ファン : 240 mmラジエーター(120 mm x2) / 厚み : 2スロット / TDP : 215 W

「簡易水冷」のデメリット:省スペース性に劣る

  • ラジエーターを設置するスペースが必要
  • とにかくコストが高い
  • マルチGPU(SLIやCrossFire)はやりづらい

簡易水冷タイプはPCケースの天面や背面に取り付ける必要があります。しかし、PCケースによってはラジエーターを取り付けるスペースが設けられていない場合もある。

120 mmラジエーターなら問題ないことは多いが、240 mm以上の大型ラジエーターとなるとPCケースを選ぶ傾向が強くなるので、事前にPCケース側の互換性は要チェックです。

そして簡易水冷がグラボだけなら標準的なPCケースでなんとかなるかもしれないが、CPUの冷却にも簡易水冷ユニットを使っているなら更にPCケースとの互換性は大きな壁になります。

簡易水冷ユニットを増やせば増やすほど設置スペースの問題が出てくるし、実際に組むとなったらホースの長さは足りるのかなど、いろいろと気になる問題が次々と出てくる。

MASTERPIECE i1640PA2-SP2-DL

マウスコンピューター / CPU : Core i9 9900K / メモリ : DDR4-2666 16GB x2 / グラボ : RTX 2080 Ti / SSD : 512GB / 備考 : CPUとGPUを簡易水冷化(360 mmラジエーター)

G-Tune(マウス)やサイコムなど、一部のBTOメーカーが行っている「ダブル水冷」のようにホースを途中で合流させて1つのラジエーターが熱を排気する方法ならスペースの問題はかなり解決されるが。

個人で同じことをやろうとすると非常に難易度が高いため現実的ではない。マルチGPUをするなら上段だけ簡易水冷モデルにし、下段は内排気モデルという具合に使い分ける方が手間は少なく効果的です。

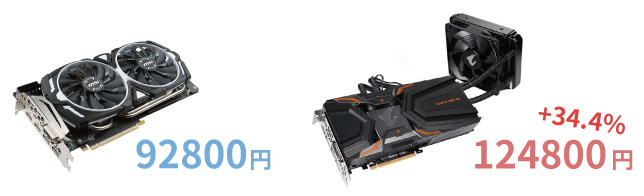

最後に簡易水冷モデルの最大のデメリットは「価格がとても割高」ということ。内排気モデルと比較して3~5割も高くなります。価格に見合った性能かどうかは、志向に大きく左右される。

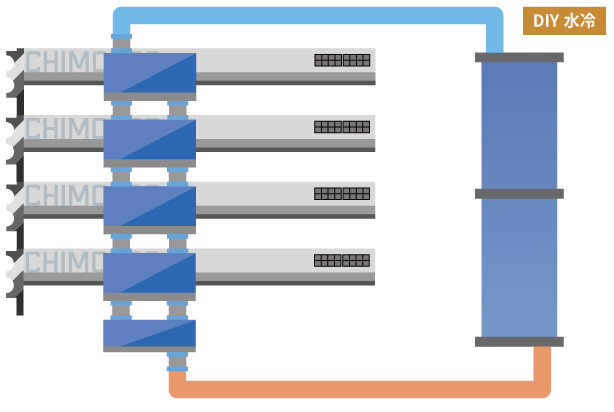

ハイエンドGPUのSLI構築では「本格水冷」も選択肢

本格水冷でSLI

オリオスペック」のカスタム水冷モデル

RTX 2080 TiやTitan RTXを2枚使って、可能な限り最高性能の「NVLink SLI」を構築するなら本格水冷(カスタム水冷)が選択肢です。

簡易水冷ユニットとは違い、クーラントがGPUチップに直接触れるため冷却性能は更に高く、グラフィックボードに大幅なオーバークロックを施して性能も高めることが可能。

ただしカスタム水冷を組み立てる難易度は非常に高い上にコストもすさまじいため、予算度外視で最強のゲーミングPCを組みたい、という人でない限りオススメはしない。

なお、技術は無いけれどカスタム水冷マシンが欲しい場合は、オリオスペックというBTOメーカーの特注販売に見積もりを出すのがおすすめ。大抵のカスタム水冷なら組んでくれる。

まとめ:理由がないなら「内排気」でOK

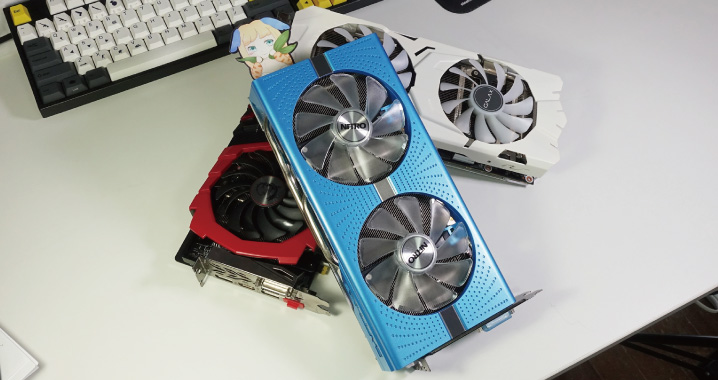

内排気と外排気のグラボ

ここまで、グラフィックボードの3つのファン仕様「外排気」「内排気」「簡易水冷」について、メリットとデメリットに分けて解説しました。

結論として、明確な理由がないならスタンダードな「内排気」ファンを採用するグラフィックボードを選べば、まず間違いないです。

内排気、外排気、簡易水冷の違い

冷却方法内排気外排気簡易水冷
代表例MSI Gaming XELSA STMSI Sea Hawk X
冷却性能優秀普通極めて優秀
静音性良い悪い良い
OC耐性高い普通高い
バリエーション豊富限定的限定的
省スペース性ショートモデル有普通悪い
エアフロー必須不要不要
コスパ良い普通悪い
誰におすすめ?ほとんどのユーザー窒息PCケースを使うエンスージアスト
ASUS製 / 外排気ファン / ブースト時 : 1650 MHz

小型PCケースや静音特化のPCケースなど。エアフローを確保しづらい窒息ケースを使いたいなら、エアフローに影響を受けにくい「外排気」モデルを選びましょう。

Gigabyte / ブーストクロック : 1890 MHz / ファン : 240 mmラジエーター(120 mm x2) / 厚み : 2スロット / TDP : 215 W

グラフィックボードを可能な限り冷却し、過度なオーバークロックを施して限界まで性能を引き出したい、と考えるコアゲーマーやエンスージアストは「簡易水冷」モデルをおすすめできる。

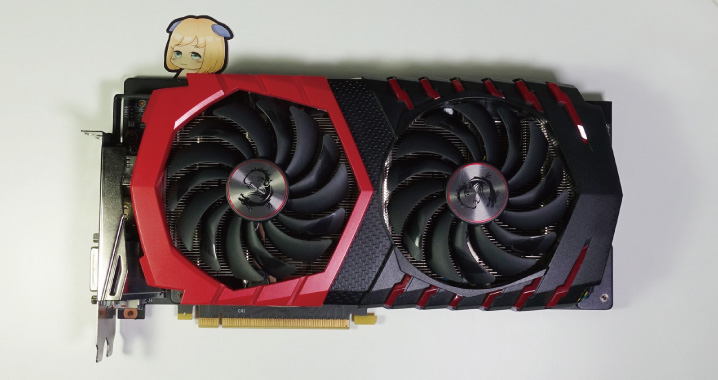

MSI / 冷却 : 内排気ファンx2(Twin Frozr 7) / ブーストクロック : 1830 MHz

そして「エアフローの取れるPCケースを使う。」「過度なオーバークロックをするつもりはない。」と考えている、普通のユーザーにはスタンダードな「内排気」モデルがベストな選択肢です。

ぼく自身も一通り3タイプのグラフィックボードを実際に使った経験がありますが、その経験があっても「内排気」モデルが一番扱いやすく、コストバランスも良い。

よって「外排気でなければダメ。」「簡易水冷ユニットじゃないとダメ。」と言えるほどの確固たる理由がない限り、内排気モデルのグラフィックボードを選んでおけば問題ないです。

BTOでゲーミングPCを選ぶ場合は?

BTOでゲーミングPCを選ぶ時も、内排気タイプのグラフィックボードを採用しているメーカーを選びましょう。

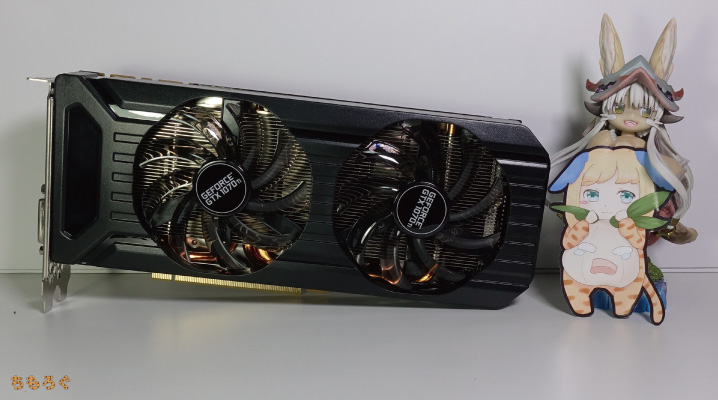

ドスパラは内排気モデルを頻繁に採用する(ガレリアZT

ぼくが実際にレビューした範囲では、ドスパラのGALLERIAシリーズはPalit製の内排気ファンモデルを頻繁に採用していました。安価ですがそれなりに冷えるし静かなのがメリット。

以上「グラフィックボードの3つのファン仕様:内排気、外排気、そして水冷の違いをまとめて解説」でした。
